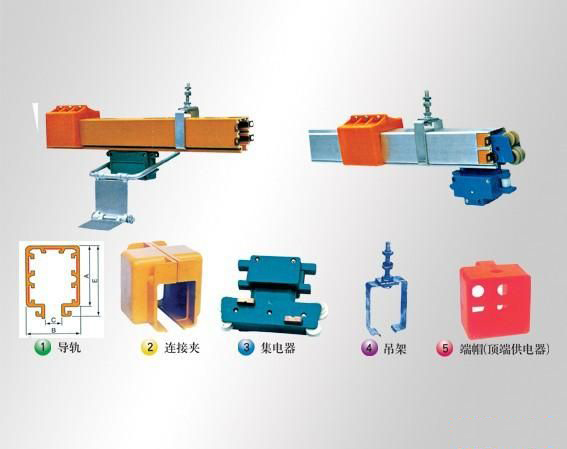

HXTS、HXTL系列多極銅排滑觸線由高強度工程塑料絕緣導管或鋁合金保護殼、多級導電銅排、集電器以及懸吊、固定等組件組合而成。該產品以其設計緊湊、性能穩定、使用安全的特點被廣泛地應用于電流較小、使用頻率較高的物流自動化流水生產線以及檢測線。
多極銅排滑觸線型號規格
|

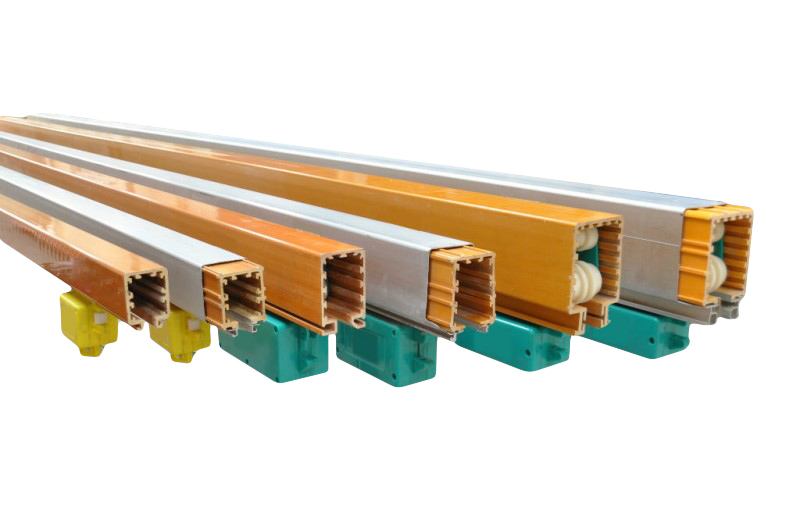

HXTS、HXTL系列多極管式滑觸線
HXTS、HXTL Yangzhou aspiration force electrical
technology co., LTD |
|||||||
|
型號規格 Type & spec |
滑觸線截面尺寸 Track size |
極數 Polars |
載流量（A） Current(A) |
適配內置小車式集電器 Suitable current collector |
|||
|
A |
B |
C |
E |
||||
|
HXTS-10 |
67.0 |
57.0 |
17.0 |
80.0 |
4-6 |
50 |
JD-(4-6)/25 |
|
HXTS-15 |
67.0 |
57.0 |
17.0 |
80.0 |
4 |
80 |
JD-4/50 |
|
HXTS-20 |
67.0 |
57.0 |
17.0 |
80.0 |
3-5 |
100 |
JD-(3-5)/50 |
|
HXTS-35 |
67.0 |
57.0 |
17.0 |
80.0 |
4 |
140 |
JD-4/50 |
|
HXTS-50 |
67.0 |
57.0 |
17.0 |
80.0 |
3-6 |
170 |
JD-(3-6)/50 |
|
HXTS-70 |
67.0 |
57.0 |
17.0 |
80.0 |
4-6 |
210 |
JD-(4-6)/50 |
|
HXTS-95 |
77.0 |
77.0 |
18.2 |
96.0 |
3-5 |
300 |
JD-(3-5)/100 |
|

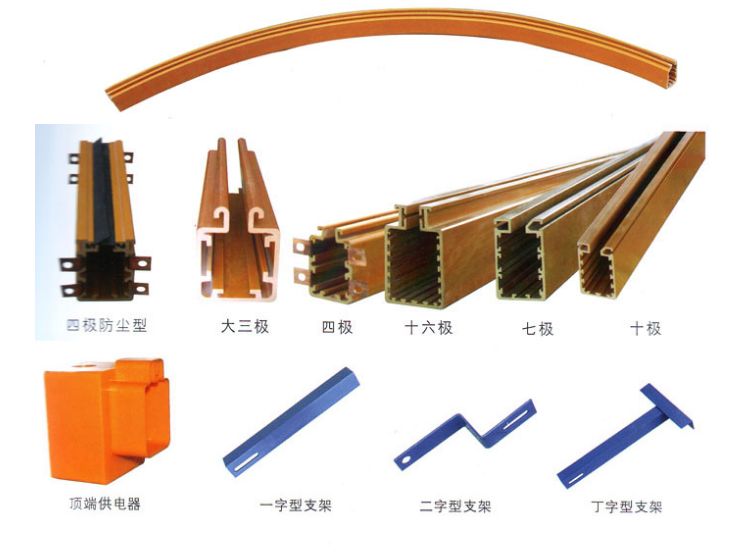

注：1：滑觸線標準長度：4m。2：滑觸線極數3-16極。3：HXTS外殼為塑形、HXTL外殼為鋁形。4：(導管外形尺寸)普通管56-67-16、防塵管64-69-19、高低腳管60-70-11、10極管65-92-19、16極管94-114-24。(鋁塑管尺寸)4極63-72-12、7極71-81-18、8/10極75-100-18、16極105-127-25、4/5極71-80-14 |
|||||||
